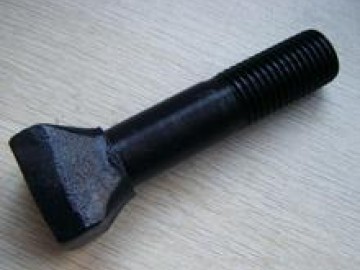

產品介紹

原材料：南鋼或者淮鋼
襯板螺栓生產工藝
第一步：下料  （根據圖紙或者樣品，通過3Dmax算出鍛打螺栓總長需要的長度《單位為：mm》）
第二步：倒角和打中心孔  （螺紋部分需要縮徑或者車加工然后才能通過滾絲輪擠壓出螺紋來）
第三步：螺栓頭部紅沖鍛打 （用高頻爐把車好的圓鋼進行加熱《需要注意加熱時間》，然后利用摩擦壓力機或者沖床通過模具鍛打螺栓頭部成型；和客戶的樣品或者圖紙要求一致）
第四步：切邊/去毛刺 （因為螺桿頭部鍛打時候有多余的氧化皮，這個時候需要通過儀表或者車床加工，表面要光滑）
第五步：滾絲，統稱滾螺紋 （利用滾絲機通過滾絲輪的擠壓成需要的螺紋）
第六步：熱處理工藝 （熱處理工藝一般包括加熱、保溫、冷卻三個過程）GB/T7232-1999
第七步：酸洗 （利用酸洗把螺桿表面的氧化皮去除，從而達到表面的光滑，美觀）
第八步：發黑 （利用余熱發黑技術，把螺桿放入發黑爐內發黑，螺桿表面有一層黑顏色，防止螺桿氧化，表面美觀）
第九步：包裝 （國內-紙箱+木托盤/木箱+木托盤  出口的貨包裝用出口木箱包裝）

螺栓等級：
1、4.8級   材料選用Q235#鋼/A3鋼
2、8.8級   材料選用45#鋼/40Cr    需要熱處理
3、10.9級  材料選用40Cr/35CrMo  需要熱處理
螺栓性能等級：
性能等級4.8級的螺栓，其含義是：
1、螺栓材質公稱抗拉強度達400MPa級；
2、螺栓材質的屈強比值為0.8；
3、螺栓材質的公稱屈服強度達400×0.8=320MPa級
性能等級10.9級高強度螺栓，其材料經過熱處理后，能達到：
1、螺栓材質公稱抗拉強度達1000MPa級；
2、螺栓材質的屈強比值為0.9；
3、螺栓材質的公稱屈服強度達1000×0.9=900MPa級
   螺栓性能等級的含義是國際通用的標準，相同性能等級的螺栓，不管其材料和產地的區別，其性能是相同的，設計上只選用性能等級即可。強度等級所謂8.8級和10.9級是指螺栓的抗剪切應力等級為8.8GPa和10.9GPa8.8 公稱抗拉強度800N/MM2 公稱屈服強度640N/MM2一般的螺栓是用"X.Y"表示強度的，X*100=此螺栓的抗拉強度，X*100*（Y/10）=此螺栓的屈服強度（因為按標識規定：屈服強度/抗拉強度=Y/10）
